Thermostats

Thermostats électromécaniques (TH01)

Fonction

Ce thermostat permet de maintenir le câble à la température désirée et procure certains avantages :

• le câble est sous tension lorsque cela est nécessaire, l’énergie est consommée est alors moindre.
• la durée de vie du câble est accrue.
• le câble ne risque pas de surchauffe.

Si la température au niveau de la sonde dépasse la consigne réglée, le microrupteur est actionné ce qui provoque l’ouverture ou la fermeture du circuit électrique. Dès que la température est inférieure à la consigne, le contact à rupture reprend sa position de repos.

Caractéristiques

Boîtier

• Point de coupure réglable depuis l’extérieur par bouton tournant.
• Indice protection : IP 54.
• Passage de câble : Presse-étoupe M20 pour câble de diamètre 6-12mm.

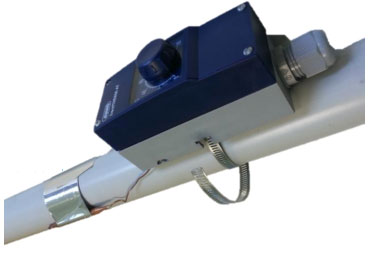

• Fixation du boîtier : Montage sur tuyau avec collier de fixation (15-100mm), montage dans gaine de protection, montage mural.
• Poids : 0,2 kg.
• Capillaire cuivre : 2000mm.
• Diamètre de la sonde cuivre (d) x L mm : 6 x 87.

Electriques

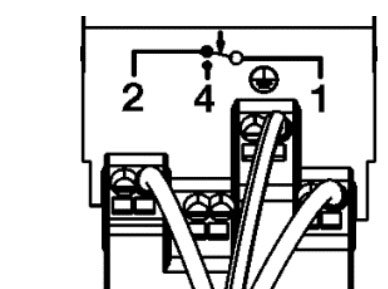

Type de contact : microrupteur avec contact inverseur unipolaire.

Pouvoir de coupure :

• sur contact à ouverture : 230V, 16A.
• sur contact a fermeture : 203V, 6.3 A.

Raccordement : Contact borne à fiche.

Fonctionnement

Voir notice de raccordement électrique.

• Différentiel de coupure : environ 3K.
• Plage de réglage : 0°C à 120°C
• Température de seuil :
  • pour transport et stockage : -30 °C à +50°C.
  • en service : max +80°C.
