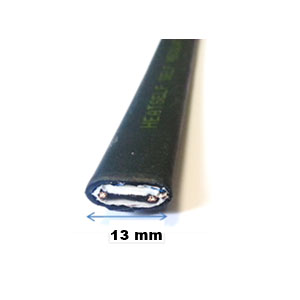

Câble chauffant : Gamme M800
Fonction :
Câble chauffant à température autorégulée pour le maintien en température des équipements, des citernes et des canalisations.
- Compense les pertes thermiques.
- Réduit l’épaisseur des isolants thermiques.
- Assure le bon écoulement des fluides.
- Permet d’avoir de l’eau chaude instantanée.
- Évite l’attente de l’eau chaude dans les sanitaires.
- Évite les circuits de bouclage avec pompe de circulation.
- Facile à installer.
- Sans entretien.

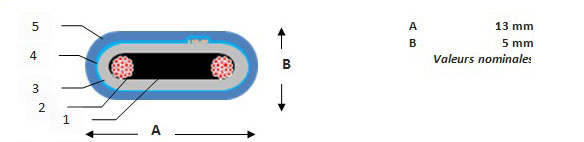

1 Polymère conducteur électrique
2 Conducteur en cuivre nickelé
3 Isolation électrique en polyoléfine
4 Blindage avec ruban aluminium polyester avec recouvrement et nappe de continuité en cuivre étamé 8 x Diam. 0.4 mm
5 Gaine de protection en élastomère thermoplastique résistant à l’ultra-violet (application en extérieur)
Caractéristiques :
Tension d’alimentation électrique : 230Vac
Température maximale d’utilisation sous tension électrique : 80°C
Température maximale d’exposition hors tension électrique : 100°C
Classification thermique (Code T d’après EN 50014) : T4 (135°C)
Température minimum d’installation : -20°C
Rayon de courbure minimum à -20°C : 30 mm
Rayon de courbure minimum à 20°C : 13 mm
Poids : 90 kg/km
Résistance maxi du conducteur à 20°C : 15,29 Ohms/km
Résistance de la protection électrique : 14 Ohms/km
Diamètre conducteur en cuivre nickelé : 1.43 mm
Section conducteur : 1.23 mm²
Couleur : Noir
Propriété :
Application :
Zones d’utilisation
Zone ordinaire
Nature de la tuyauterie
Acier
Surface peinte
Inox
Plastique
Résistance de la gaine
Elastomère thermoplastique (en rubané gaine et mise à la terre)
Polyoléfine (en simple et double isolation)
Protection électrique
Les câbles autorégulant doivent être installés avec un disjoncteur ou un interrupteur différentiel magnétothermique (courbe D) de calibre 30mA afin d’assurer la protection des personnes physiques et du ruban autorégulant (norme D NFC 15-100).
Accessoires indispensables à l’installation :
Kit de terminaisons (KT01), boîte de raccordement électrique (BR01), adhésif aluminium (A01), Thermostat électromécanique (TH01).
Accessoires d’installation :
Support de boîte (SB01), colliers inox (CL01).
