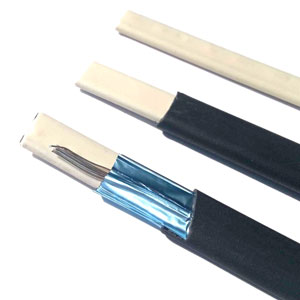

Câble chauffant : Gamme B800
Fonction :
Câble chauffant à température autorégulée pour la protection contre le gel des équipements, des citernes et des canalisations.
- Compense les pertes thermiques.
- Réduit l’épaisseur des isolants thermiques.
- Assure le bon écoulement des fluides.
- Évite la formation de gel sur les canalisations, tuyauteries et équipements.
- Supprime les condensats.
- Sans entretien.

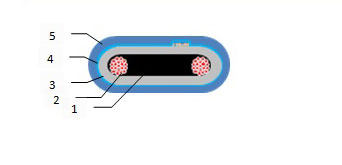

1 Polymère conducteur électrique
2 Conducteur en cuivre nickelé
3 Isolation électrique en polyoléfine
4 Blindage avec ruban aluminium polyester avec recouvrement et nappe de continuité en cuivre étamé 8 x diam. 0.4 mm
5 Gaine de protection en élastomère thermoplastique résistant à l’ultra-violet (application en extérieur)
Caractéristiques :
Tension d’alimentation électrique : 230Vac
Température maximale d’utilisation sous tension électrique : 50°C
Température maximale d’exposition hors tension électrique : 65°C
Classification thermique (Code T d’après EN 50014) : T6 (85°C)
Température minimum d’installation : -20°C
Rayon de courbure minimum à -20°C : 30 mm
Rayon de courbure minimum à 20°C : 13 mm
Poids : 90 kg/km
Résistance maxi du conducteur à 20°C : 15,29 Ohms/km
Résistance de la protection électrique : 14 Ohms/km
Diamètre conducteur en cuivre nickelé : 1.43 mm
Section conducteur : 1.23 mm²
Couleur : Noir

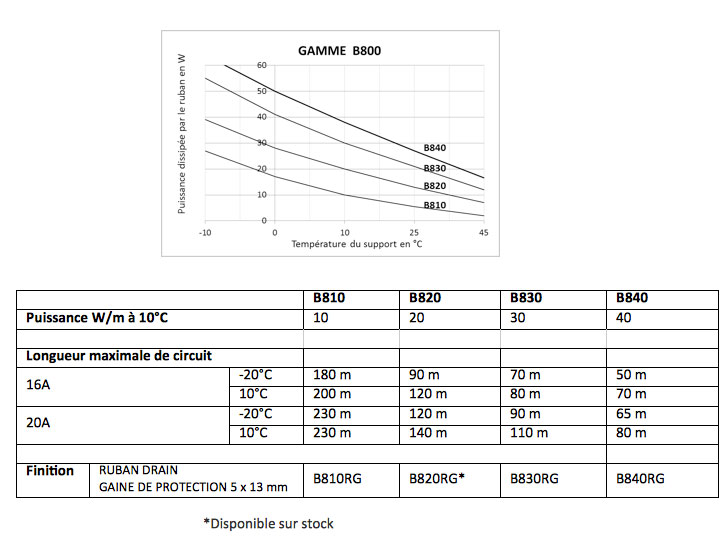

Propriété :
Application :
Zones d’utilisation
Zone ordinaire
Nature de la tuyauterie
Acier
Surface peinte
Inox
Plastique
Résistance de la gaine
Elastomère thermoplastique (en rubané gaine et mise à la terre)
Polyoléfine (en simple et double isolation)
Protection électrique
Les câbles autorégulant doivent être installés avec un disjoncteur ou un interrupteur différentiel magnétothermique (courbe C ou K) de calibre 30mA afin d’assurer la protection des personnes physiques et du ruban autorégulant (norme D NFC 15-100).
Accessoires indispensables à l’installation :
Kit de terminaisons (KT01), boîte de raccordement électrique (BR01), adhésif aluminium (A01), Thermostat électromécanique (TH01).
Accessoires d’installation :
Support de boîte (SB01), colliers inox (CL01).
