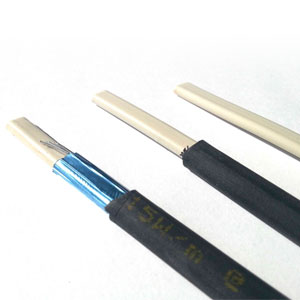

Câble chauffant : Gamme B300
Fonction :
Câble chauffant à température autorégulée pour la mise hors-gel de tuyauteries et réservoirs, sans nettoyage vapeur.
Le câble chauffant compense les pertes thermiques, permet de réduire l’épaisseur des isolants thermiques.

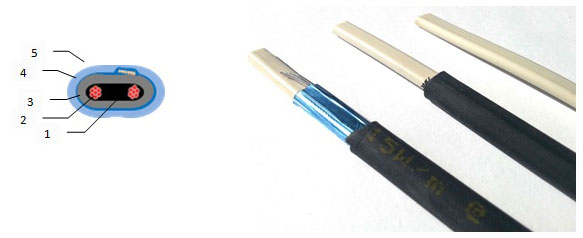

Réf.
- 1 Polymère conducteur électrique
- 2 Conducteur en cuivre nickelé
- 3 Isolation électrique en polyoléfine
- 4 Blindage avec ruban aluminium polyester avec recouvrement et nappe de continuité en cuivre étamé 8 x diam.0.4 mm
- 5 Gaine de protection en thermoplastique, élastomère thermoplastique
Caractéristiques :
Tension d’alimentation électrique : 230Vac
Température maximale d’utilisation sous tension électrique : 50°C
Température maximale d’exposition hors tension électrique : 65°C
Classification thermique (Code T d’après EN 50014) : T6 (85°C)
Température minimum d’installation : -20°C
Rayon de courbure minimum à -20°C : 30 mm
Rayon de courbure minimum à 20°C : 13 mm
Poids : 66 kg/km
Résistance maxi du conducteur à 20°C : 33 Ohms/km
Résistance de la protection électrique : 14 Ohms/km
Diamètre conducteur en cuivre nickelé : 0.96 mm
Section conducteur :0.56 mm²
Couleur : Noir

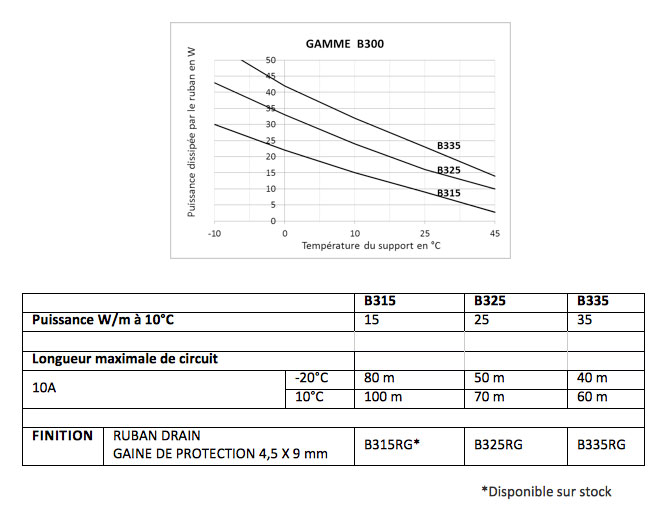

Propriété :
Application :
Zones d’utilisation
Zone ordinaire
Nature de la tuyauterie
Acier
Surface peinte
Inox
Plastique
Résistance de la gaine
Elastomère thermoplastique (en rubané gaine et mise à la terre)
Polyoléfine (en simple et double isolation)
Protection électrique
Les câbles autorégulant doivent être installés avec un disjoncteur ou un interrupteur différentiel magnétothermique (courbe D) de calibre 30mA afin d’assurer la protection des personnes physiques et du ruban autorégulant (norme D NFC 15-100).
Accessoires indispensables à l’installation :
Kit de terminaisons (KT01), boîte de raccordement électrique (BR01), adhésif aluminium (A01), Thermostat électromécanique (TH01).
Accessoires d’installation :
Support de boîte (SB01), colliers inox (CL01).
